Circuito para controlar servo motor

Daew galera.
Nesses últimos meses, bastante gente tem visto o meu vídeo (www.youtube.com/nemweb) de um circuito controlador de servo motores de todos os tipos e tenho recebido bastante pedidos do circuito, e então resolvi publicar, mas favor ler o item "DONATES" no final.

CIRCUITO

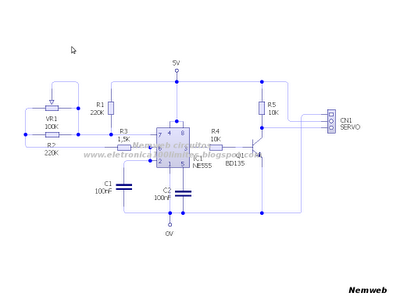

O circuito funciona a base do CI 555, no modo oscilador. Para produzir-mos os diferentes sinais PWM para o servo funcionar, usamos um potenciômetro. O transistor Q1 pode ser qualquer transistor de média potência (ou até mesmo de baixa potência). Segue o esquema:

O circuito pode ser alimentado com tensões a partir de 5 V até a tensão do seu servo. O valor do potênciometro deixou uma grande faixa morta no meu circuito! recomendo testar os valores.


DONATES

Este circuito faz parte de um projeto que estou desenvolvendo. Quem quiser fazer qualquer doação a partir de R$1,00 para meu projeto, mande um email para stephen_web@hotmail.com
Abraços galera.
