Como inserir "jumpers" no ExpressPCB

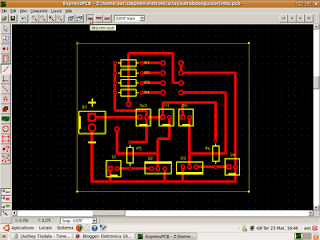

Certamente, quem meche com o ExpressPCB já teve de fazer um jumper. é fácil! só por dois furos e pronto! Mas e quando se tem vários jumpers ou varios jumpers perto? Como fazer pra não se perder? O truque é fácil! Observe: clique para fazer uma trilha e lá em cima (img1) clique na linha amarela e ligue um ponto ao outro! Pronto (img2)


(img1)



(img2)

Agora vc me pergunta: porque não usar a trilha verde que fica por cima da placa? Simples! pelo fato da linha verde não sair no silkscreen, sendo que na placa é sempre bom ter o silkscreen com os jumpers pra ajudar.
Ateh a próxima.
Flw
